Anderes NAS DS414Slim RAM von 512 MB auf 1GB aufrüsten durch Chipaustausch

[Vaako]

Hallo alle,

Ich habe meinen internen 512-MB-Speicherchip der DS414Slim gegen einen 1024-MB-Speicher chip (1GB) ausgetauscht.

Das NAS fährt hoch, erkennt aber nur 512 MB der 1024 MB Speicher.

Ein Speichertest wurde mit Synology Assistant durchgeführt und es wurde keine Fehlermeldung erhalten.

Weiß jemand, ob dies eines der folgenden Probleme sein könnte:
1. Hardwareeinschränkung bei der Erkennung des 1024-MB-Speichers.
2. Hardwareeinstellung zur Nutzung des vollen Speichers.
3. Softwareeinschränkung durch Betriebssystemeinstellung.

Der Original chip: H5TC4G63AFR-PBA (256Mx16 = 512MB)
Der Chip, den ich verwendet habe: H5TC8G63AMR-PBA (512x16 = 1024MB)

Die verwendete CPU, die der DS414Slim verwendet, ist ein ARMADA 370 und kann normalerweise einen Speicher von 1024 MB verwenden, ich nehme das als Beweis, da es Geräte auf dem Markt mit dem ARMADA 370 gibt, die dies tun. zB: GlobalScale MiraBox V5

Gibt es jemanden, der mir dabei weiter helfen kann?



[Kurt-oe1kyw]

Thomas?

@TN-Notebooks



[Vaako]

Thomas?

@TN-Notebooks

Thomas?



[Synchrotron]

Thomas …. @ TN Notebooks

= Chip-Level Repair

Oder wie soll man deine Frage Gibt es jemanden, der mir dabei weiter helfen kann? sonst interpretieren ?



[Kurt-oe1kyw]

Vaako wir meinen damit du sollst dich mit dem Forenuser @TN-Notebooks also dem Thomas in Verbindung setzen. Wenn dann ist er der richtige Ansprechpartner für deine Fragen und kann dir mit Sicherheit sagen ob es überhaupt geht und ggf falls ja was du tun musst um die vollständigen 1 GB RAM auch nutzen zu können.
Einfach nach seinen Forenbeiträgen hier suchen und du wirst schnell sehen was wir meinen



[Vaako]

Thomas …. @ TN Notebooks

= Chip-Level Repair

Oder wie soll man deine Frage Gibt es jemanden, der mir dabei weiter helfen kann? sonst interpretieren ?

vielen Dank für Ihre Antwort, tut mir leid, ich verstehe nicht so schnell, weil Deutsch nicht meine Hauptsprache ist, da ich Flämisch spreche, da ich aus Belgien komme. Ich gebe mein Bestes, Deutsch zu sprechen.
Leider haben wir in Belgien kein Synology-Forum

Vaako wir meinen damit du sollst dich mit dem Forenuser @TN-Notebooks also dem Thomas in Verbindung setzen. Wenn dann ist er der richtige Ansprechpartner für deine Fragen und kann dir mit Sicherheit sagen ob es überhaupt geht und ggf falls ja was du tun musst um die vollständigen 1 GB RAM auch nutzen zu können.
Einfach nach seinen Forenbeiträgen hier suchen und du wirst schnell sehen was wir meinen

Vielen Dank für Ihre Hilfe, aber ich habe versucht, mit TN-Notebooks in Kontakt zu treten, aber das Nachrichtensystem erlaubt mir nicht, ihm eine Nachricht zu senden.
Ich gehe davon aus, dass ich in diesem Forum nicht berechtigt bin, Personen private Nachrichten zu senden.



[Synchrotron]

Wenn du auf den Namen / Link tippst, gibt es die Option bei dir ?



[Stationary]

Der Einfachheit halber: https://www.tn-notebooks.de/kontakt-1/



[TN-Notebooks]

Hallo,

also als erstes bin ich erstaunt das jemand einen gelöteten BGA RAM ausgetauscht hat.
Hast du ein Reworksystem ?

Bei gelöteten Speichern trifft man immer auf Probleme.
Speziell auf der DS414slim kann ich nur vermuten das es ähnlich wie bei manchen Notebooks ist.
Dort sind die RAM und deren Größe durch ein Pinprograming festgelegt.
Man kann so Speicher zu oder auch abschalten.
D.h. es kann sein das nur ein Widerstand umgesetzt werden muss , oder es fehlen mehrere Bauteile .
Es kann auch über das BIOS selber limitiert sein.

Deine gute Idee umzusetzen erfordert aber sehr viel Recherche und damit noch viel mehr Zeit.

Lade doch mal von beiden Chips die Datasheets hoch.
und stell ein paar Hochauflösende Detail Bilder vom Board und den Bereich des RAMs ein.
Die DS414slim sind selten und ich hatte noch keine hier.

Thomas



[Vaako]

Hallo,

also als erstes bin ich erstaunt das jemand einen gelöteten BGA RAM ausgetauscht hat.
Hast du ein Reworksystem ?

Ja, ich habe eine Heißluftstation und eine (DIY) IR-Heizstation.
Ich habe es mit Heißluft gemacht.

Bei gelöteten Speichern trifft man immer auf Probleme.
Speziell auf der DS414slim kann ich nur vermuten das es ähnlich wie bei manchen Notebooks ist.
Dort sind die RAM und deren Größe durch ein Pinprograming festgelegt.
Man kann so Speicher zu oder auch abschalten.
D.h. es kann sein das nur ein Widerstand umgesetzt werden muss , oder es fehlen mehrere Bauteile .
Es kann auch über das BIOS selber limitiert sein.

Deine gute Idee umzusetzen erfordert aber sehr viel Recherche und damit noch viel mehr Zeit.

Ja ich weiß und ich bereue es jetzt schon damit angefangen zu haben.
Das Aufrüsten meines alten TomTom-Speichers war viel einfacher

Lade doch mal von beiden Chips die Datasheets hoch.
und stell ein paar Hochauflösende Detail Bilder vom Board und den Bereich des RAMs ein.
Die DS414slim sind selten und ich hatte noch keine hier.

Thomas

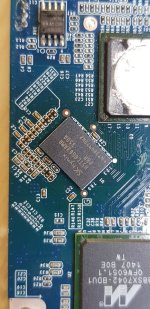

Ich werde hier die beiden Datenblätter und ein Bild des Speicherorts auf dem Motherboard posten.



[Vaako]

Hier der die CPU info:

Processor : Marvell PJ4Bv7 Processor rev 1 (v7l)
BogoMIPS : 1196.85
Features : swp half thumb fastmult vfp edsp vfpv3 vfpv3d16 tls
CPU implementer : 0x56
CPU architecture: 7
CPU variant : 0x1
CPU part : 0x581
CPU revision : 1

Hardware : Marvell Armada-370
Revision : 0000
Serial : 0000000000000000



[TN-Notebooks]

Hallo

Bitte auch die Unterseite unter dem RAM und die CPU mit den Widerständen drum herum als Bild

sieh dir in den Datasheets einfach mal ab Seite 7 an
Pinout:
J1 = ODT1
L1 = CS1
J9 =CKE1
L9 = ZQ1

die Signale sind im original Chip auf NC .... not connected
Bei größeren aber benötigt.

Du hättest bei Runternehmen mal nachsehen sollen ob die am PCB mit einer Leiterbahn angeschlossen sind oder auch nur NC also nicht angeschlossene Lötpunkte.
Böse wirds wenn sie Durchkontaktiert sind .... dann muss die CPU zum messen auch runter.

Falls die Station irgendwann während der Entwicklung mal als 1GB angedacht war besteht eine gute Chance das die Bahnen liegen.
Wenn absolut sicher war das nur dier 512 RAM verbaut wird sehen die Chancen eher schlecht aus ... warum Leiterbahnen verlegen die man nicht braucht
Falls die Leiterbahnen da sind dann wäre das BIOS der Übeltäter der nicht mehr zulässt.

Ich löte RAMs nur auf einer Ersa IR550PL . Respekt das du das mit Heißluft geschafft hast.

Thomas



[Vaako]

Hallo

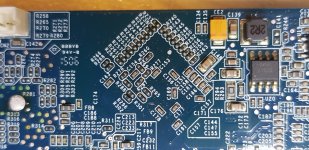

Bitte auch die Unterseite unter dem RAM und die CPU mit den Widerständen drum herum als Bild

Is das was Sie meinen ?



[TN-Notebooks]

ja das war es
aber hilft nicht weiter was man sieht.

die wichtigste Frage ist ob die
J1 = ODT1
L1 = CS1
J9 =CKE1
L9 = ZQ1

überhaupt angeschlossen sind



[Vaako]

Das Projekt wurde aus Zeitgründen auf Eis gelegt.

Ich habe mich entschieden, den alten 512mb Speicherchip zu ersetzen, auch kan mann keine Informationen über die Marvell ARMADA 370 (88F6-BKI2) finden.

Ich habe die Verbindungspunkte überprüft (dank TN-Notebooks) und festgestellt, dass sie nicht verbunden sind.
J1 = ODT1
L1 = CS1
J9 =CKE1
L9 = ZQ1

Fazit: Eine Speicheraufrüstung ist bei diesem Gerät nicht möglich.
